【取证】Clonezilla（再生龙）镜像恢复还原及格式转换

前言

Clonezilla（再生龙）是一个免费的灾难恢复、硬盘克隆、硬盘映像档制作的部署和解决方案，由台湾的国家高速网络与计算中心（国网中心）所开发，以 GNU 通用公共许可协议（GPL）发布。

它基于 Partimage，吸取了 Norton Ghost 和 Partition Image 的优点。即不仅支持对整个硬盘系统进行克隆，而且也可以克隆单个的分区，这种灵活性更能满足各种使用者的需要，此外支持多种的操作系统与文件系统也是其强大之处。

Clonezilla（再生龙）备份生成的镜像不是常规我们常见的raw格式镜像，我们无法直接对镜像进行仿真和分析，本文主要介绍如何对Clonezilla（再生龙）镜像恢复还原、仿真，以及将其格式转换为我们取证常见的dd、e01等格式。


Clonezilla官网：https://clonezilla.org/

Clonezilla 镜像下载地址：https://clonezilla.org/downloads.php

一、环境准备

本文使用的系统环境及工具：

  • VMWare Workstation 17.0
  • Clonezilla Live 启动盘ISO
  • 三星T7 移动硬盘
  • 需要恢复还原的Clonezilla镜像

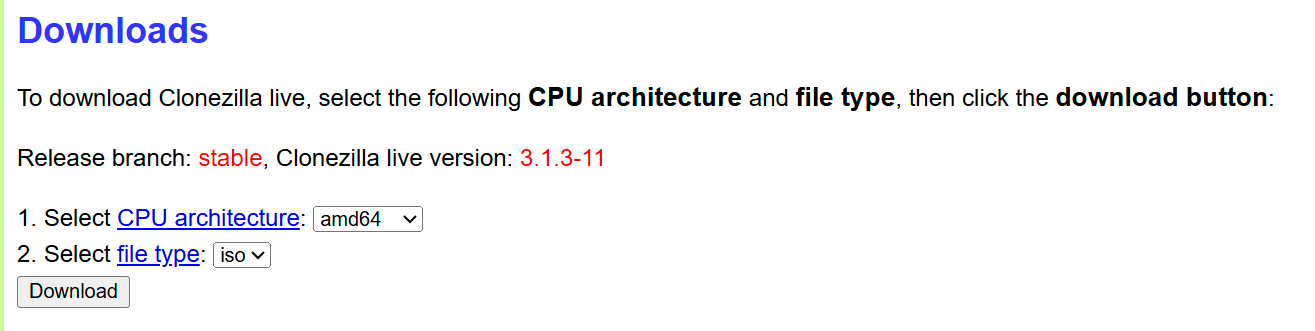

1.下载Clonezilla live：

下载地址：https://clonezilla.org/downloads/download.php?branch=stable

CPU结构选amd64，文件格式选择iso


二、还原Clonezilla镜像

总体还原思路

建立一台空白的虚拟机，通过Clonezilla live工具，将Clonezilla镜像还原至这台空白虚拟机上，这样我们就得到了一个常规vmdk系统镜像，而后我们就可以轻松地通过FTK imager 或者 qeum-img 将这个系统镜像转换为我们需要的dd、e01等格式

2.1 判断是否为Clonezilla生成的镜像文件

我们获取到的Clonezilla镜像文件一般都是压缩包的形式，解压后会得到类似如下目录结构的文件。
通过文件目录中有clonezilla-img这个文件我们可以判断这个文件目录是一个Clonezilla生成的镜像文件，clonezilla-img这个文件详细记录了clonezilla生成镜像的过程。

2.2 查看镜像系统类型及原始盘大小

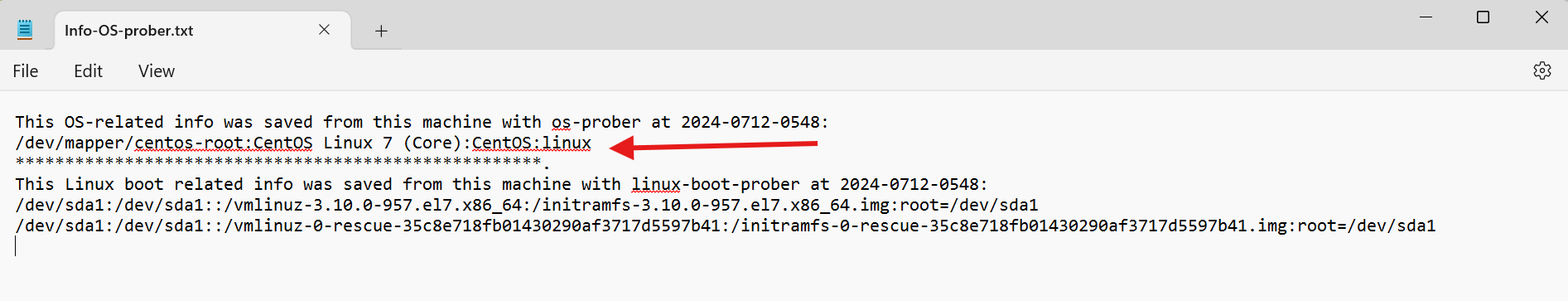

点击查看Info-OS-prober.txt，确定镜像的系统类型

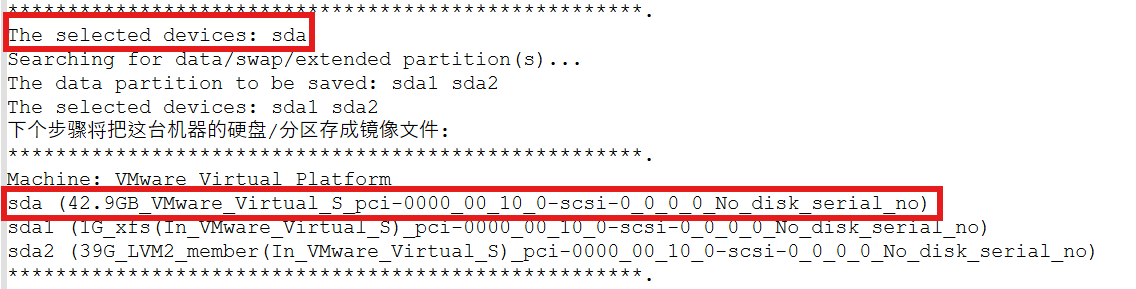

点击查看clonezilla-img文件，根据日志信息，可以看出这个镜像备份的是sda这块盘，sda这块盘的容量大小为42.9GB，后面建立空白VMware虚拟磁盘的大小要大于这个原始盘容量大小


2.3 使用VMWare Workstation 新建一台空白磁盘的虚拟机

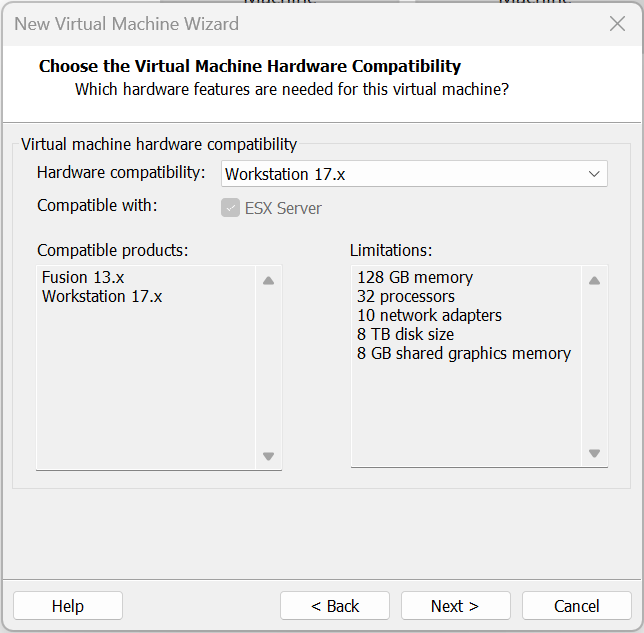

  1. 新建虚拟机 -> 自定义（高级） -> 下一步 -> 硬件兼容性默认 -> 下一步

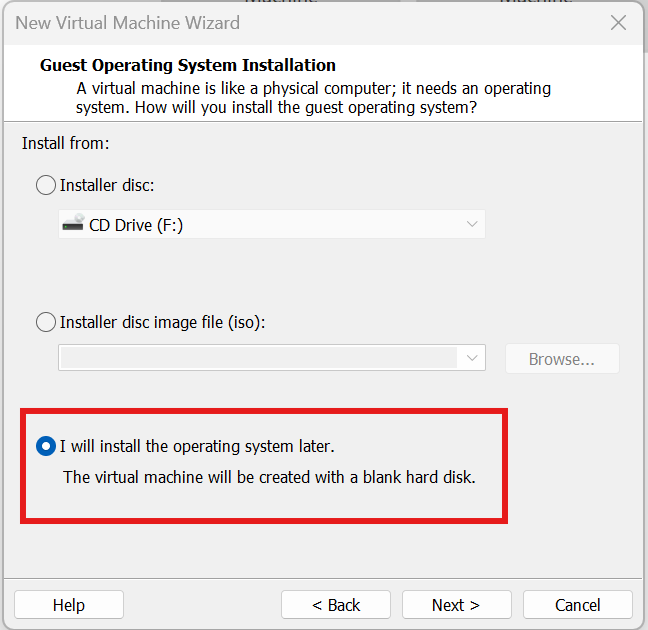

  1. 选择稍后安装操作系统 -> 下一步

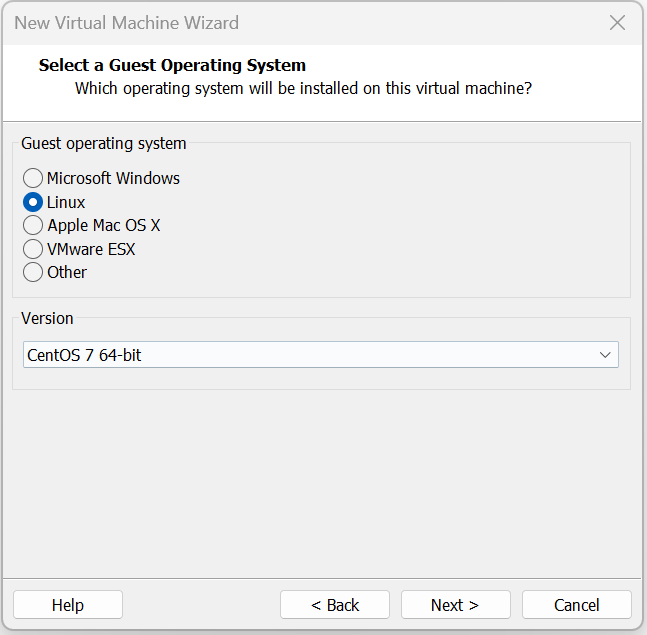

  2. 选择操作系统，根据前面在Info-OS-prober.txt中查看到的系统类型进行选择-> 下一步

  3. 命名虚拟机，选择存储位置，存储位置剩余容量要大于镜像原盘容量大小

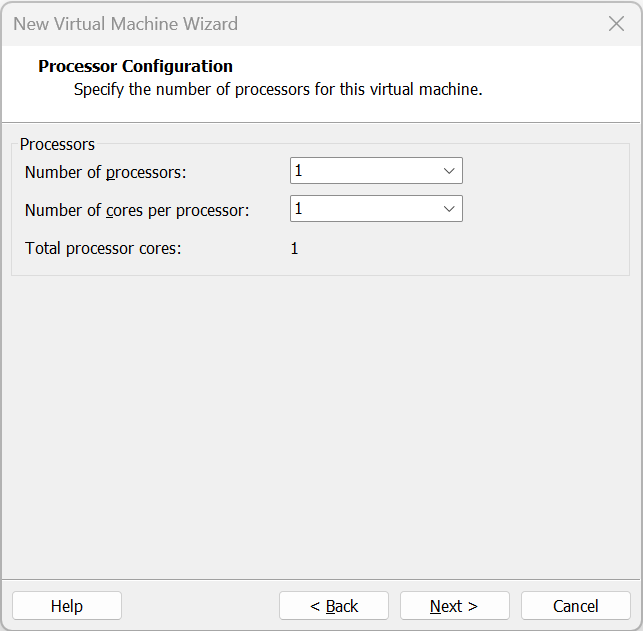

  1. 处理器配置（默认或根据自己需求设置）-> 下一步

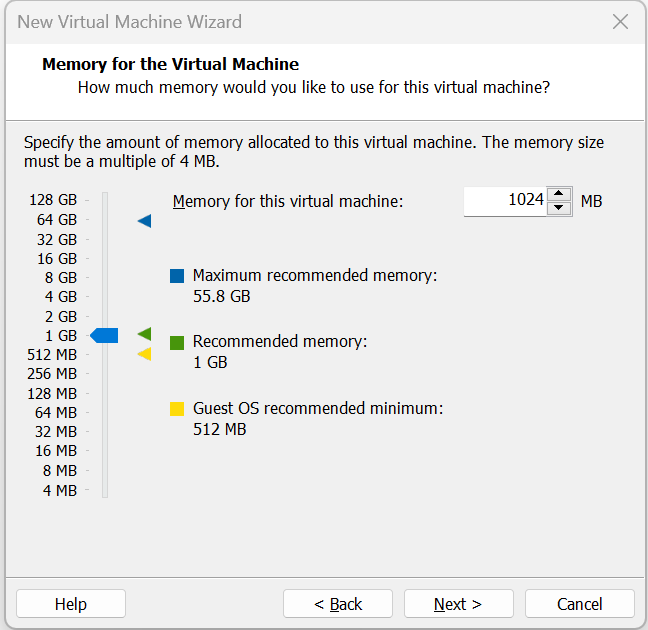

  2. 虚拟机内存（默认或根据自己需求设置）-> 下一步

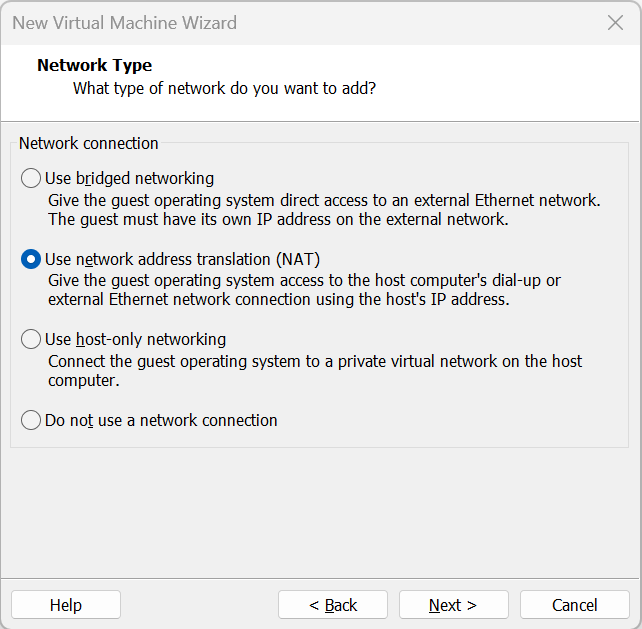

  3. 网络类型（默认或根据自己需求设置）-> 下一步

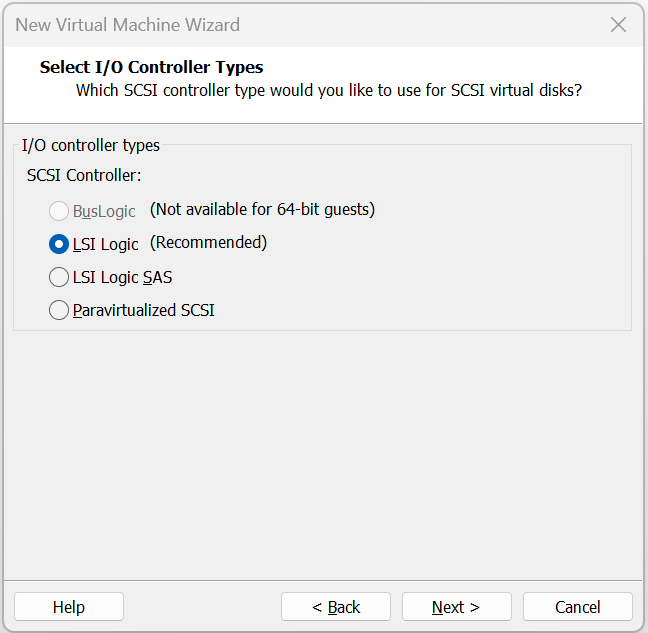

  4. 选择I//O控制器类型（默认）-> 下一步

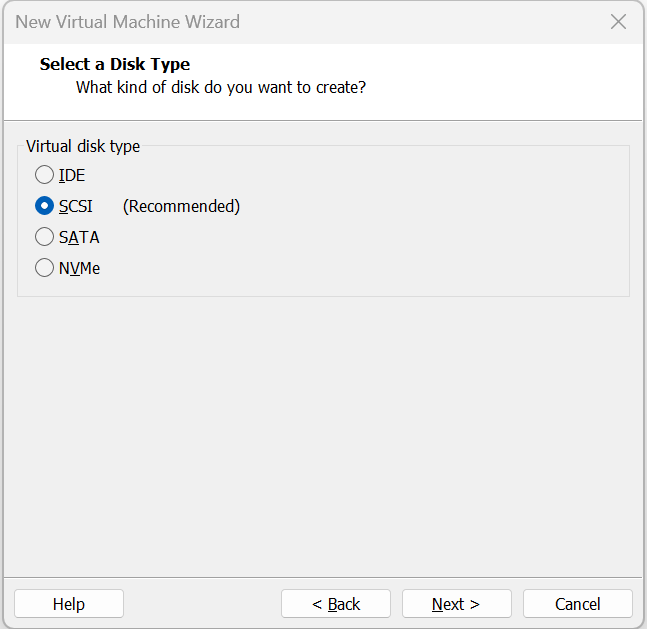

  5. 选择磁盘类型（默认或者根据实际磁盘类型选择）-> 下一步

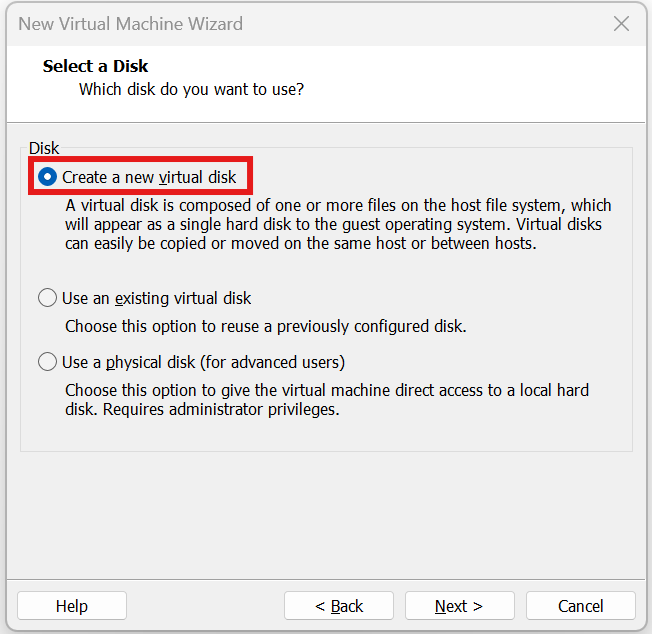

  6. 选择磁盘 -> 创建新虚拟磁盘 -> 下一步

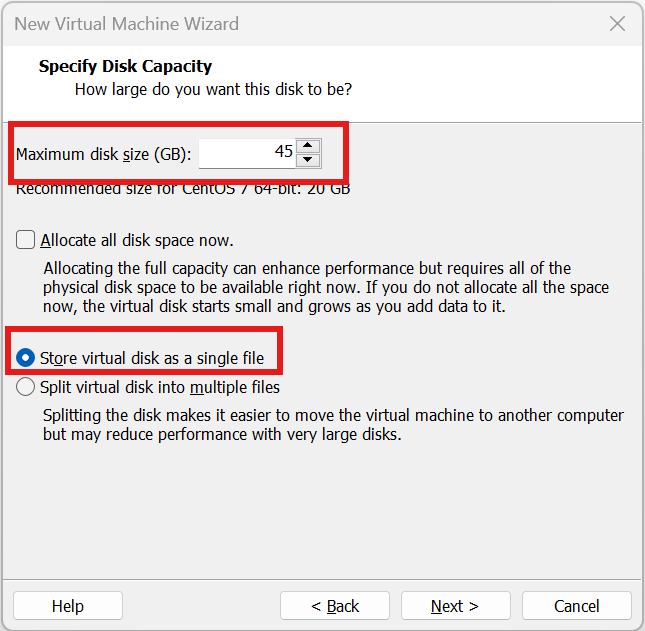

  7. 指定磁盘容量（指定的磁盘大小要大于前面查看到的镜像原始盘大小） -> 选择将虚拟磁盘存储为单个文件 -> 下一步

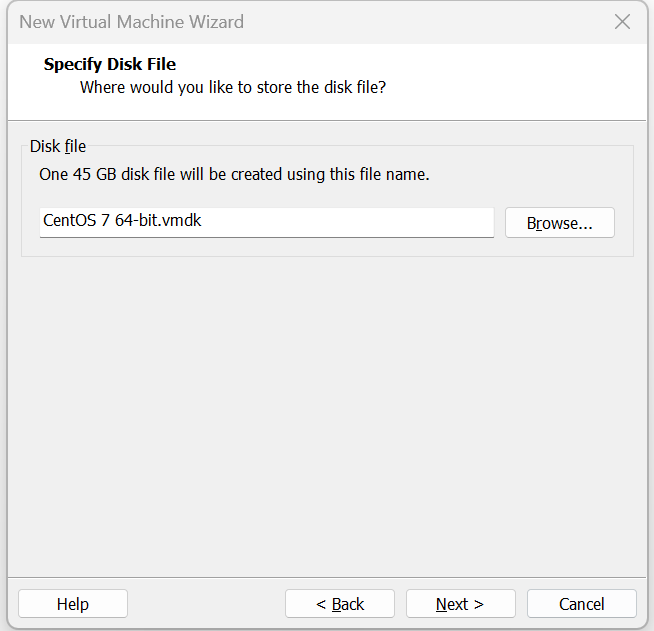

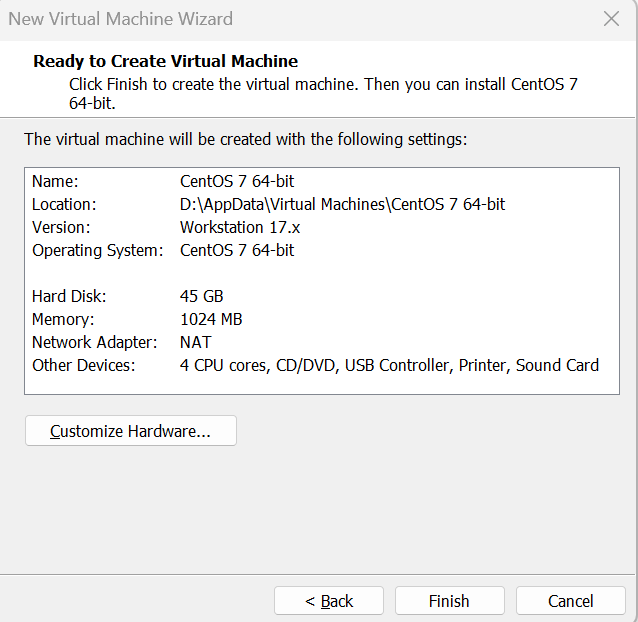

  8. 指定磁盘文件（默认或者根据自己需求设置）-> 下一步 -> 完成



提示：这里直接点击完成，虚拟机新建完成后，再通过编辑虚拟机去修改USB兼容性设置，否则会出现移动硬盘无法连接虚拟机的玄学问题。

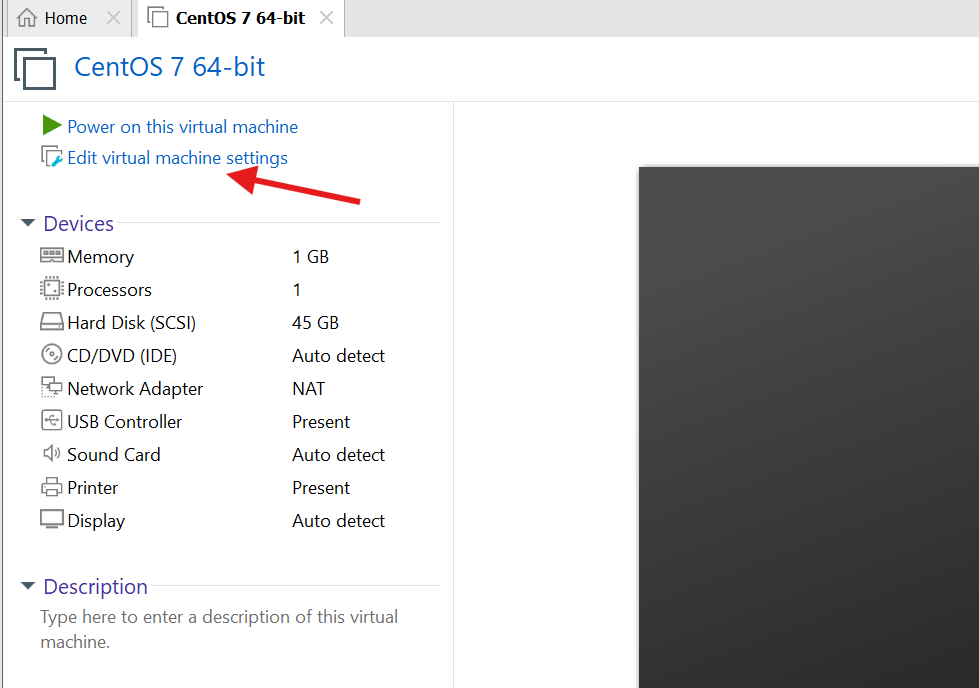

  1. 编辑虚拟机设置

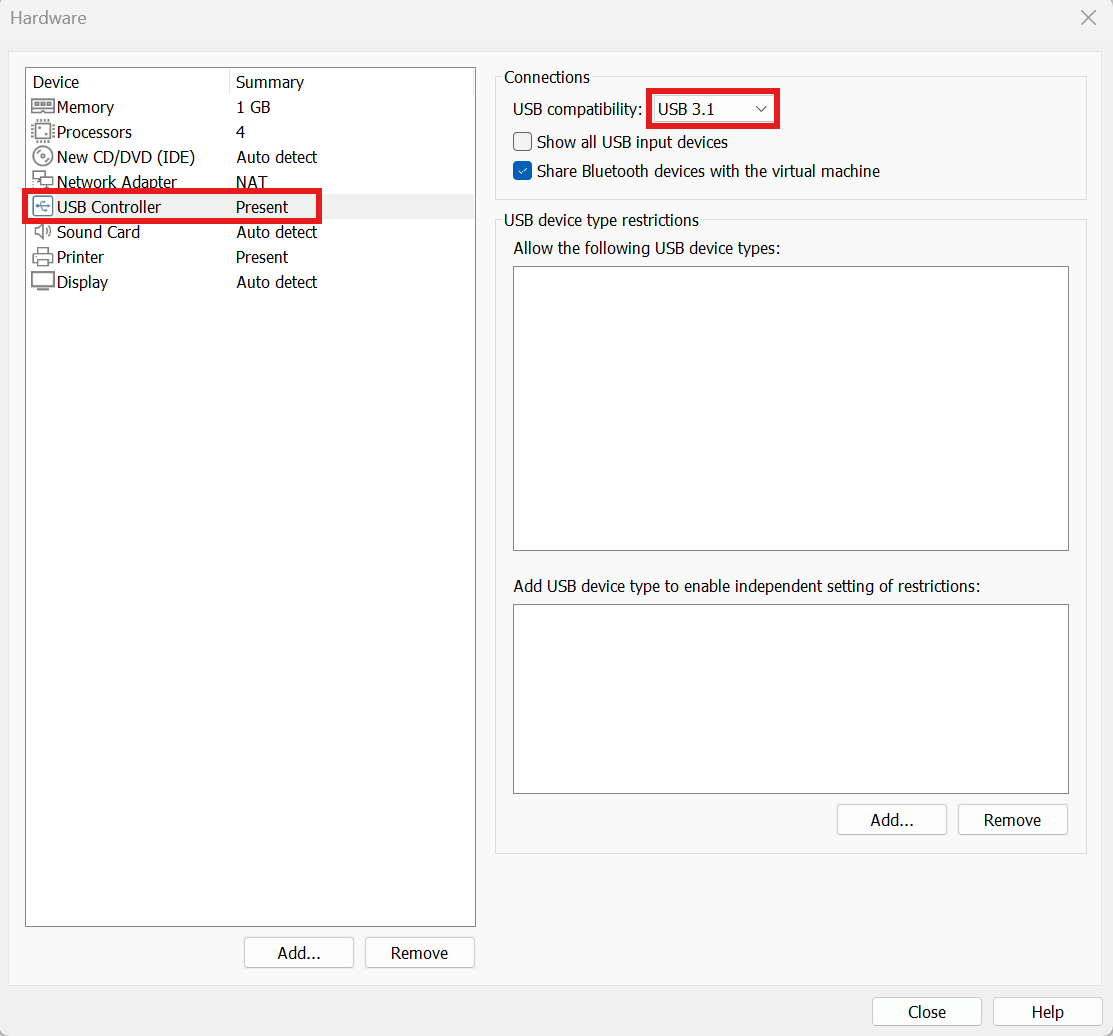

  2. 点击USB控制器 -> USB兼容性选择USB3.1

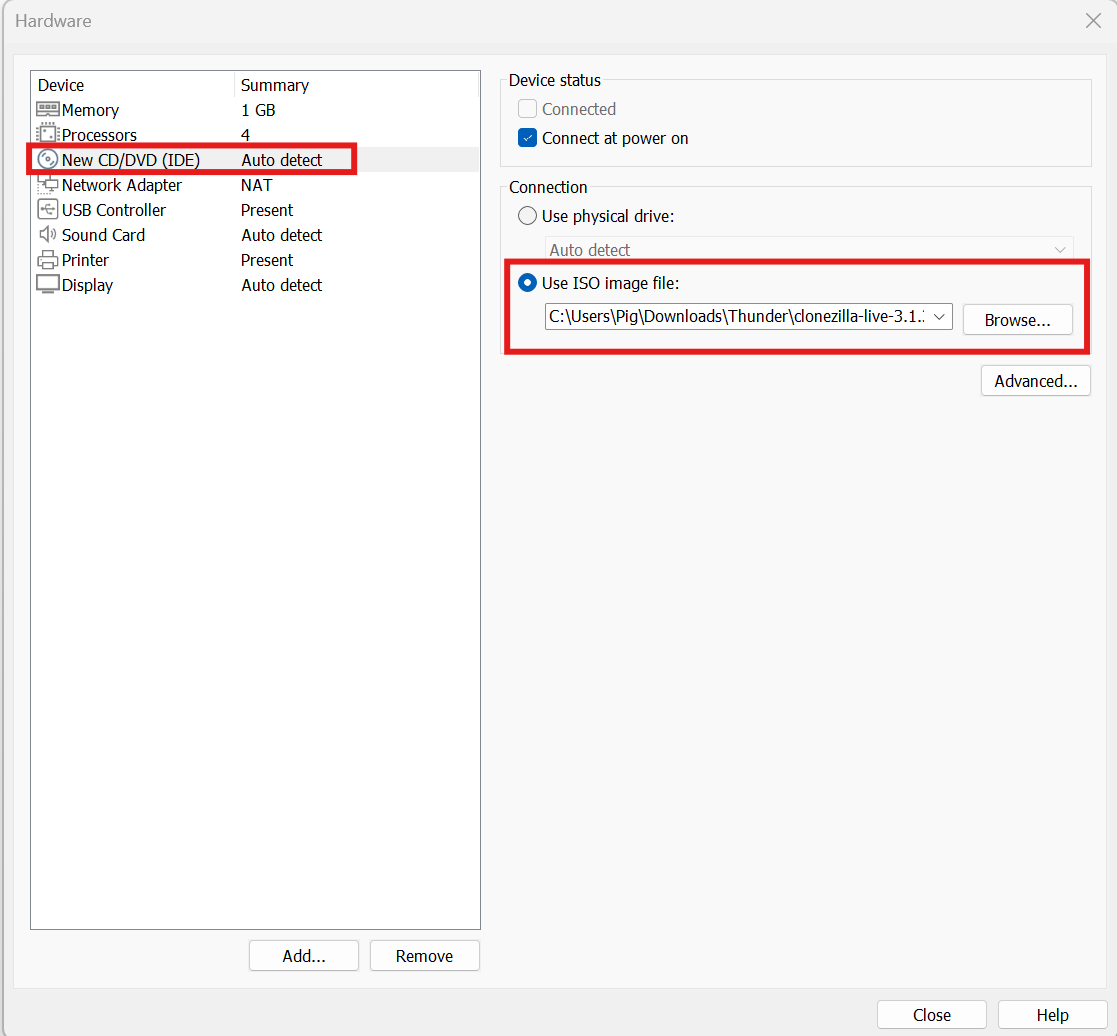

  3. 点击CD/DVD -> 选择使用 ISO 映像文件 -> 浏览并选择前面下载的Clonezilla Live 的ISO文件 -> 关闭窗口

2.4 使用Clonezilla Live工具还原Clonezilla镜像到虚拟机中

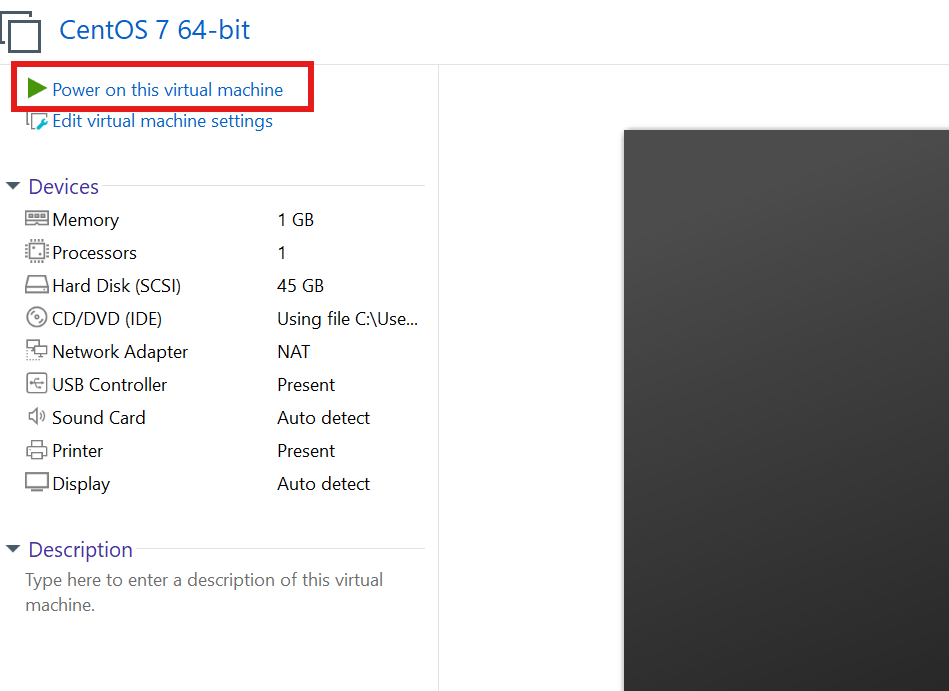

  1. 启动虚拟机

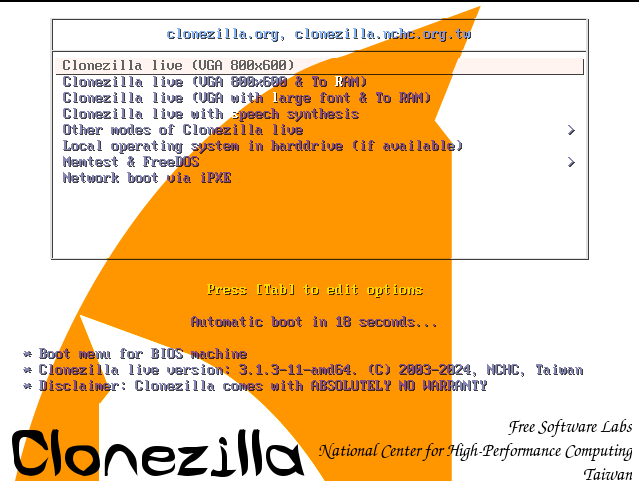

  2. 进入Clonezilla启动项界面，选择第一项 Clonezilla Live (VGA 800x600)，回车

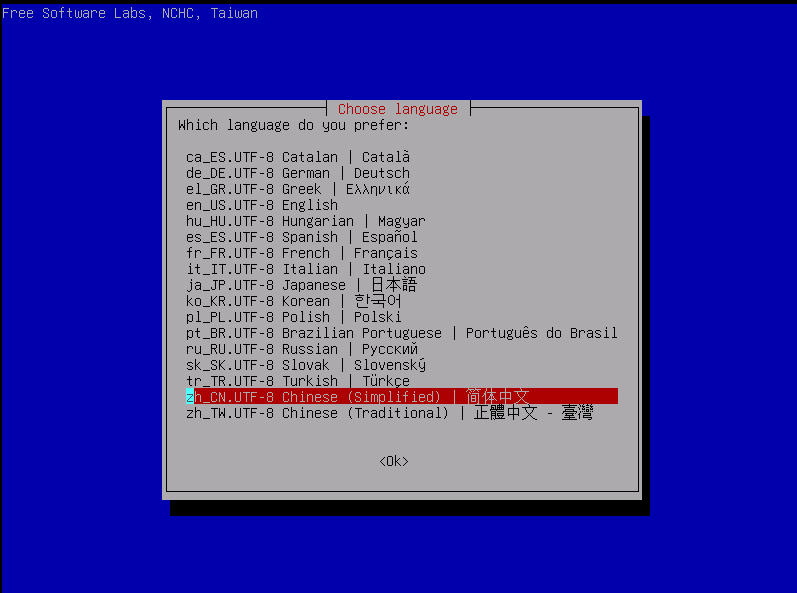

  3. 进入语言选择界面，选择简体中文，回车

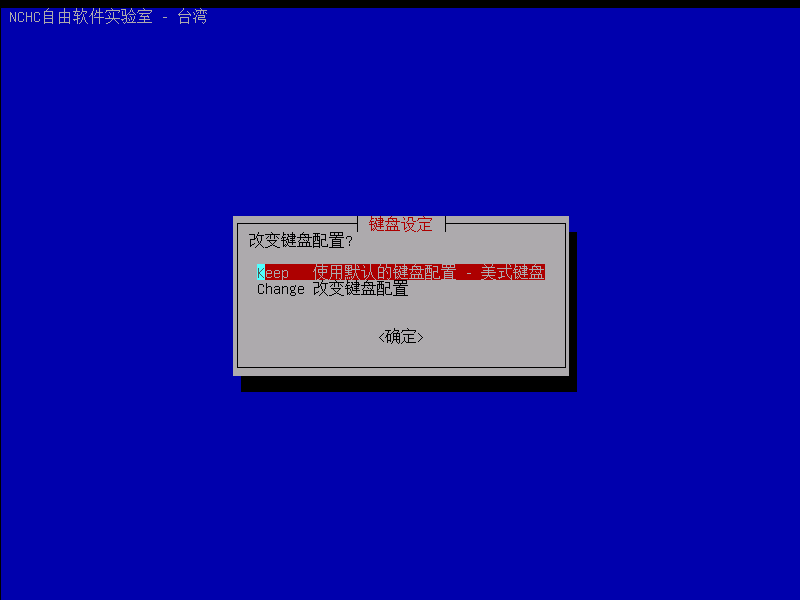

  4. 键盘设定，默认选项，直接回车

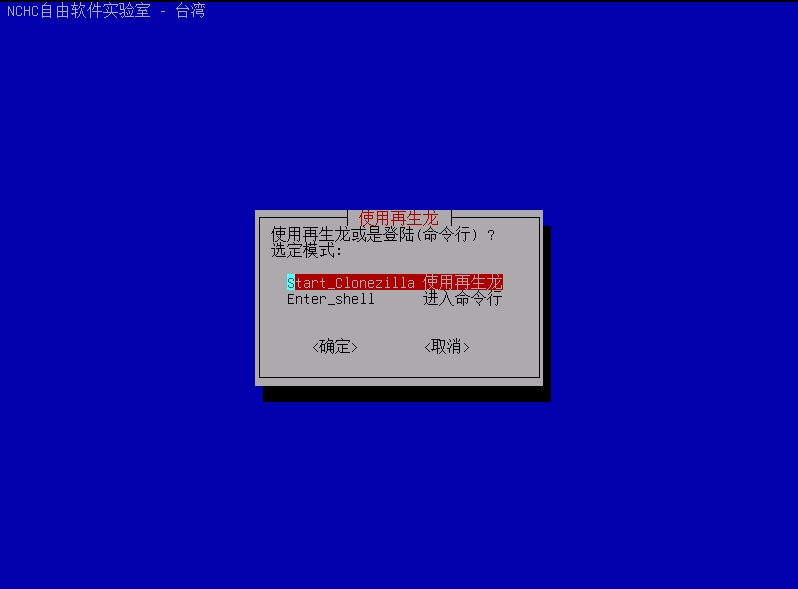

  5. 进入Clonezilla模式选择界面，选择第一个 Start Clonezilla 使用再生龙，回车

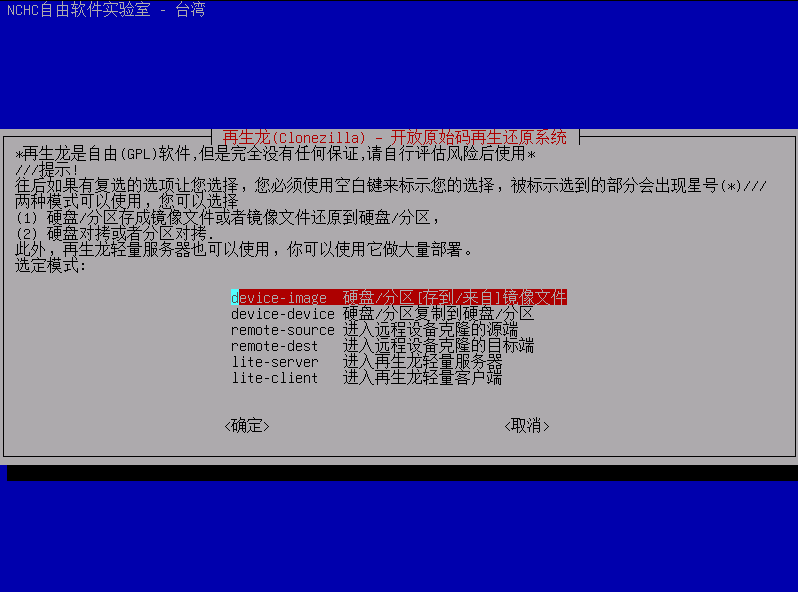

  6. 进入到工作模式选择界面，选择第一项device-image 硬盘/分区[存到/来自]镜像文件，回车

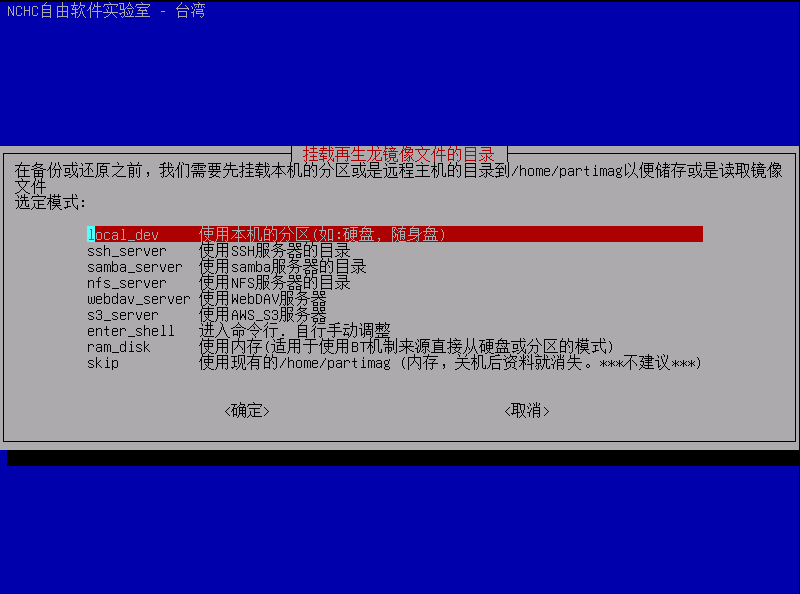

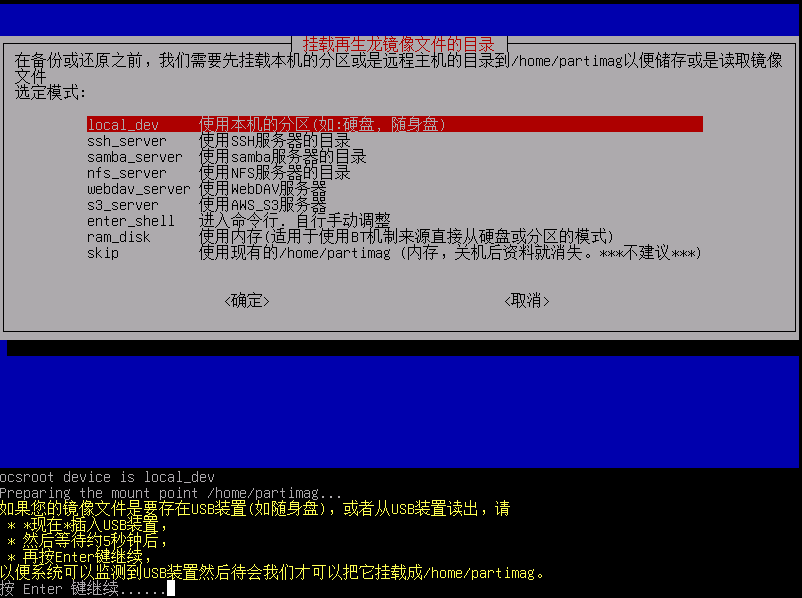

  7. 进入到挂载再生龙镜像文件目录选项界面，选择第一项local_dev 使用本机的分区（如：硬盘、随身盘）

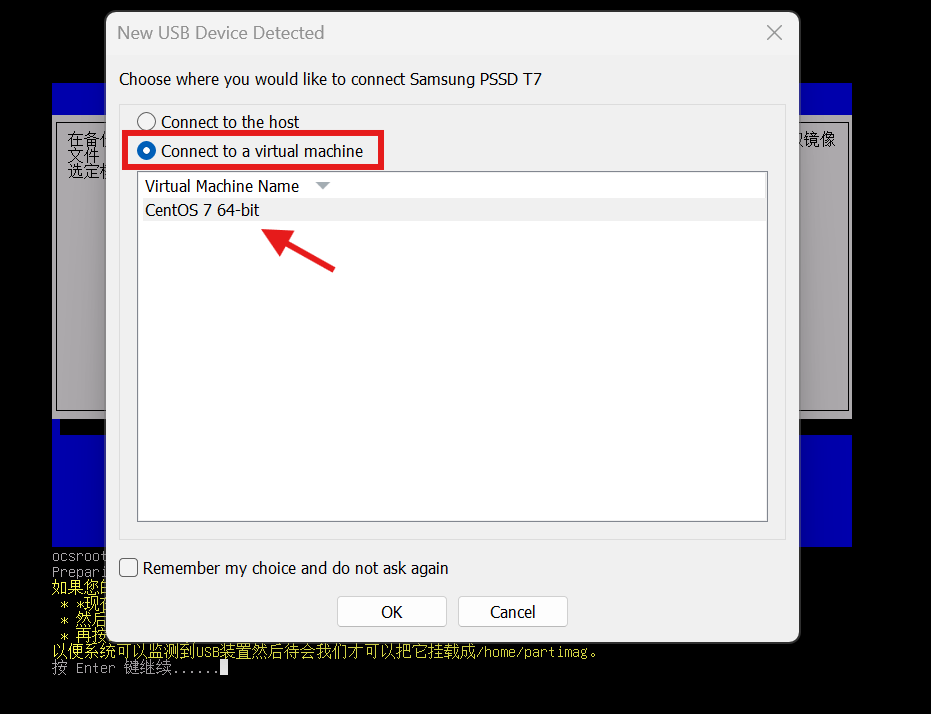

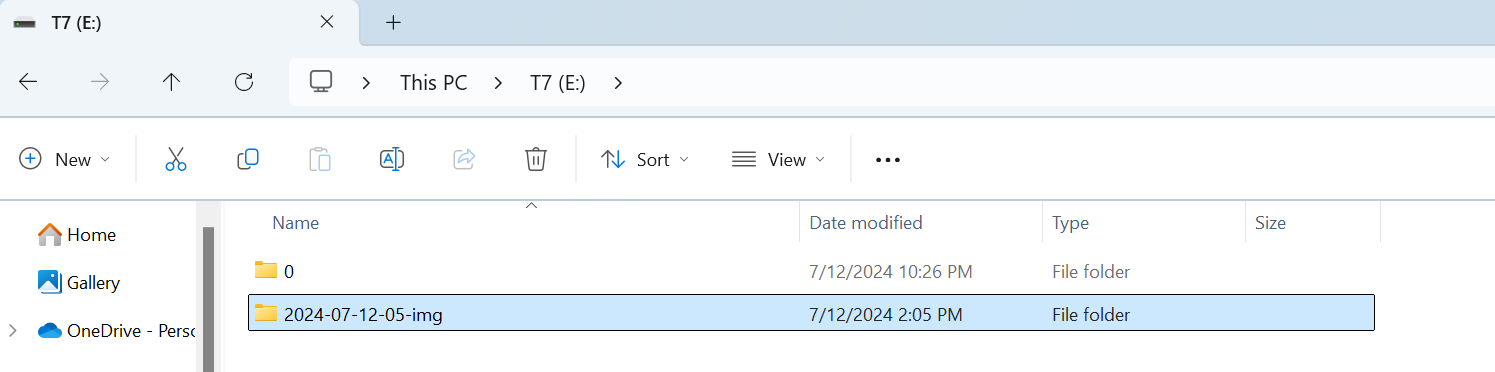

  8. 将解压后的Clonezilla镜像目录拷贝至移动硬盘（拷贝整个文件夹），然后将移动硬盘重新插入电脑，vmware 弹出弹窗时，选择连接至虚拟机，回到Clonezilla界面，回车。

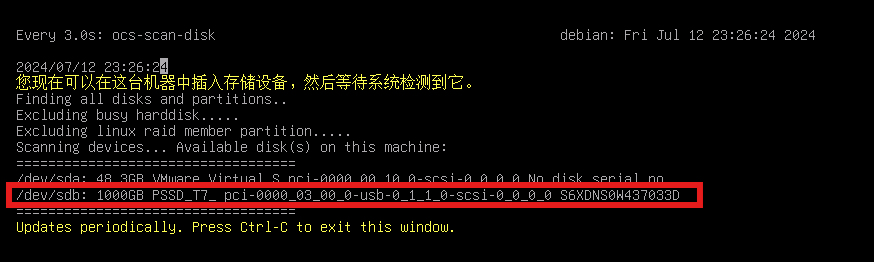

  1. Clonezilla（再生龙）会自动检测插入的移动硬盘，如果插入的移动硬盘信息显示在界面中，则表示硬盘已被成功识别，按Ctrl +C 退出当前界面并继续

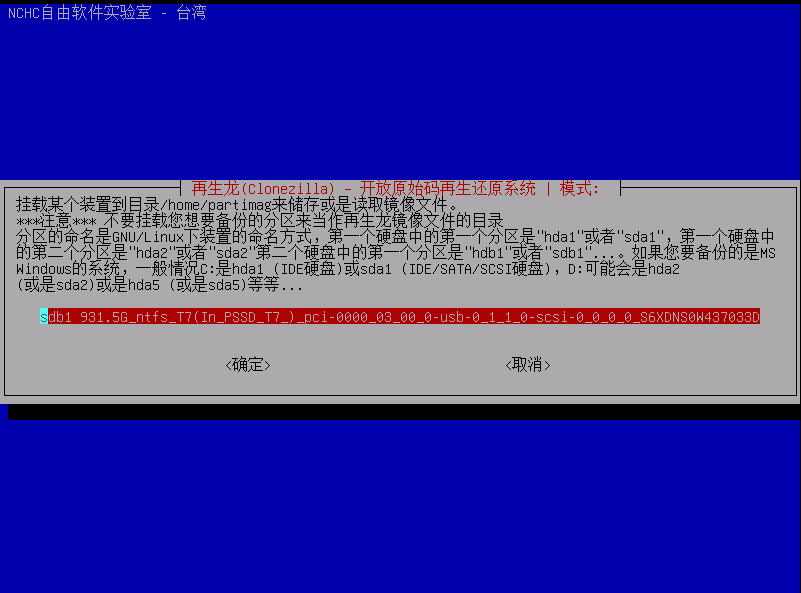

  2. 进入挂载Clonezilla(再生龙)镜像所在分区的界面，直接回车

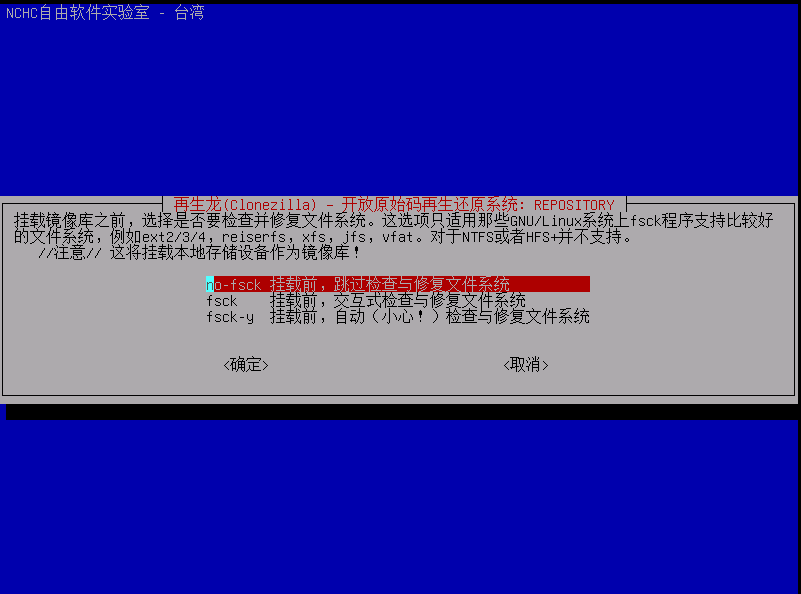

  3. 进入到选择是否检查并修复文件系统界面，直接回车，跳过检查与修复文件系统

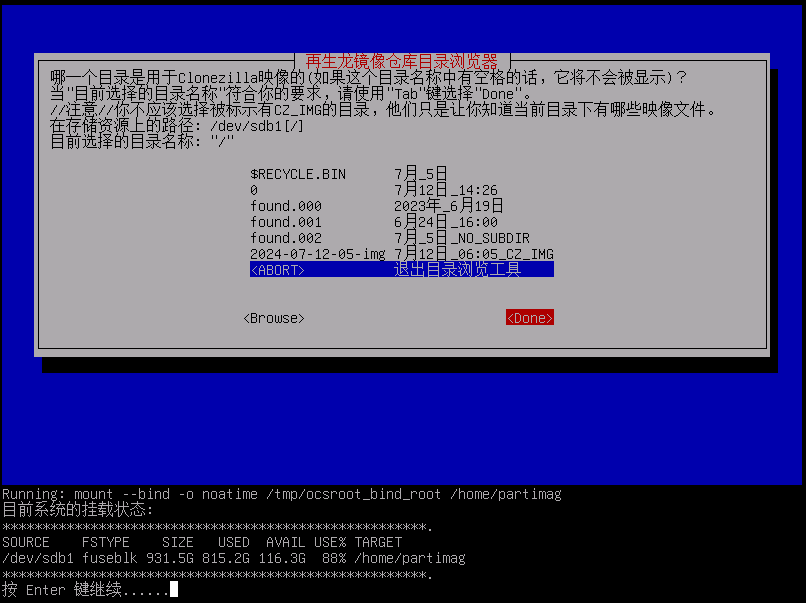

  4. 进入到选择Clonezilla（再生龙）镜像所在目录的界面，Clonezilla（再生龙）会自动识别当前路径下属于Clonezilla镜像的目录，由于刚刚我们拷贝的Clonezilla（再生龙）镜像目录2024-07-12-05-img是直接放在根目录下，因此我们这边直接将光标移动到Done并回车。（如果你的Clonezilla目录不是保存在根目录下，需要进入到其所在目录，再按Done继续）

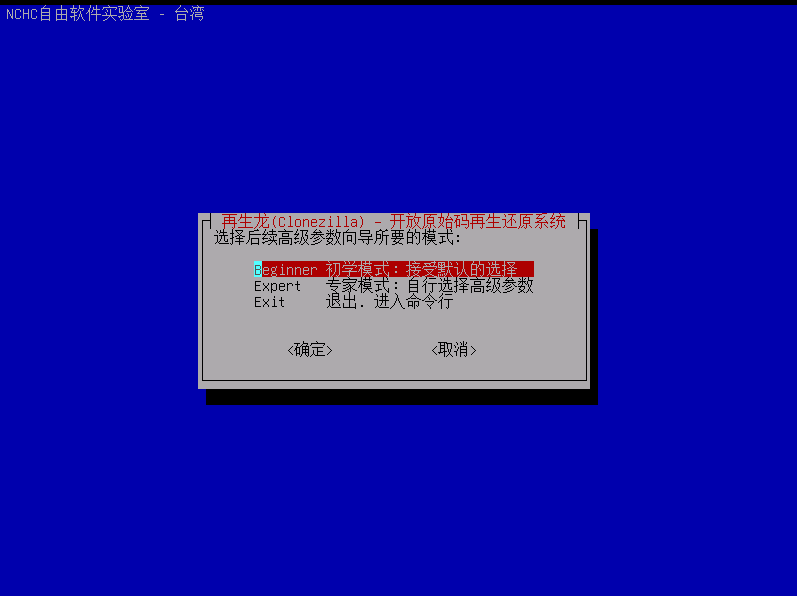

  5. 进入到模式选择界面，选择初学者模式，回车

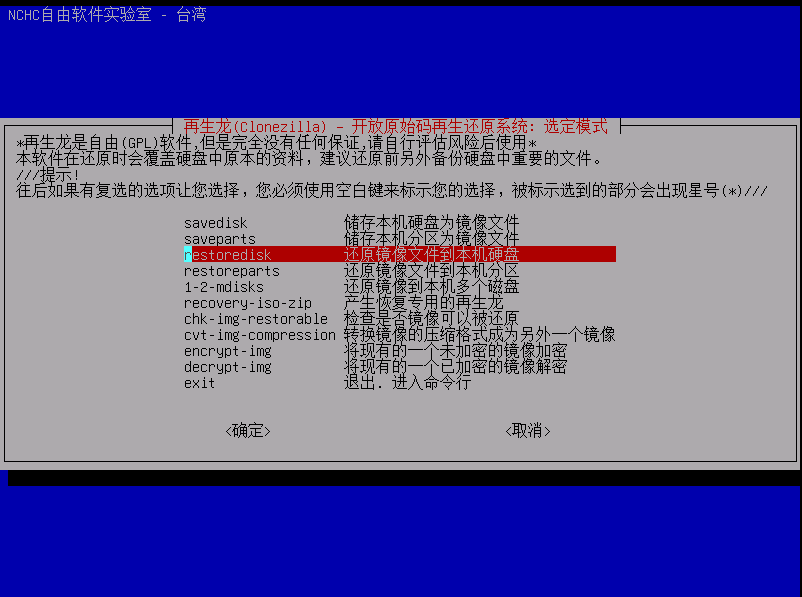

  6. 进入到还原模式选择，选择第三项 restoredisk 还原镜像文件到本机硬盘，回车

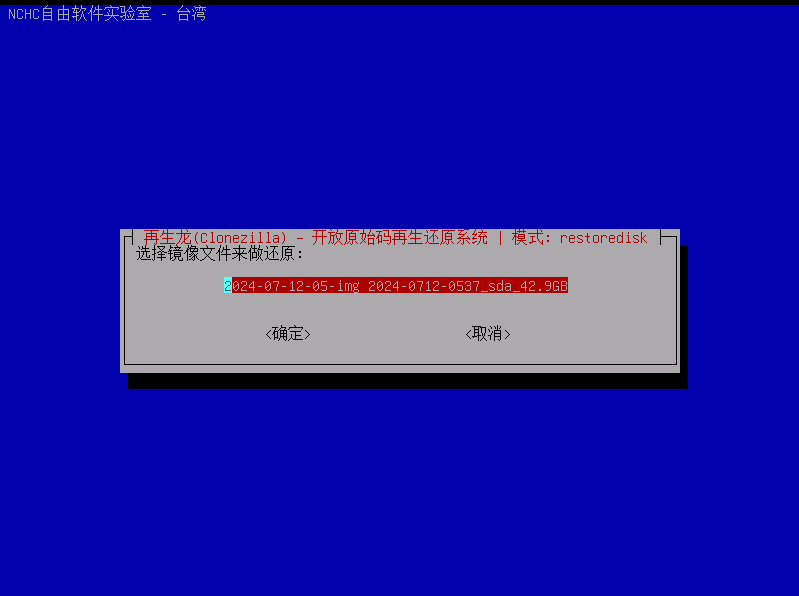

  7. 进入到选择镜像文件还原界面，直接回车

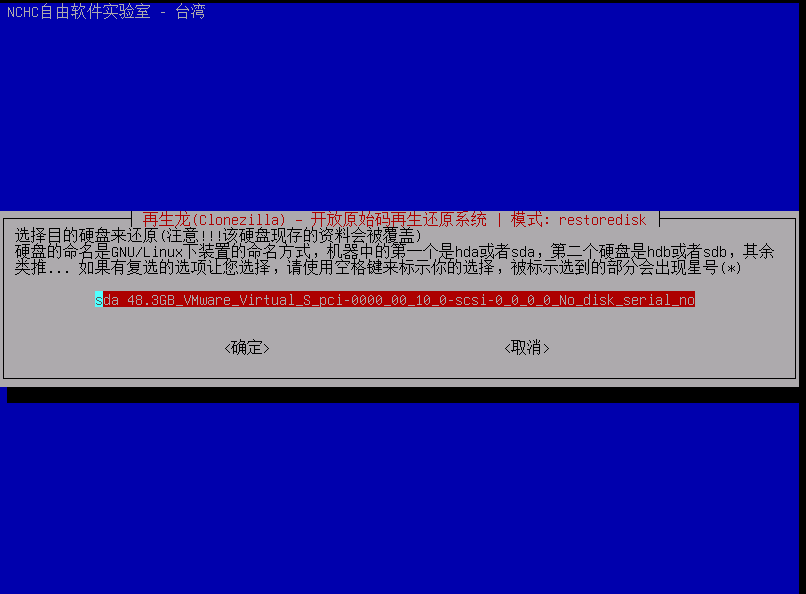

  8. 进入到选择目标硬盘还原界面，直接回车

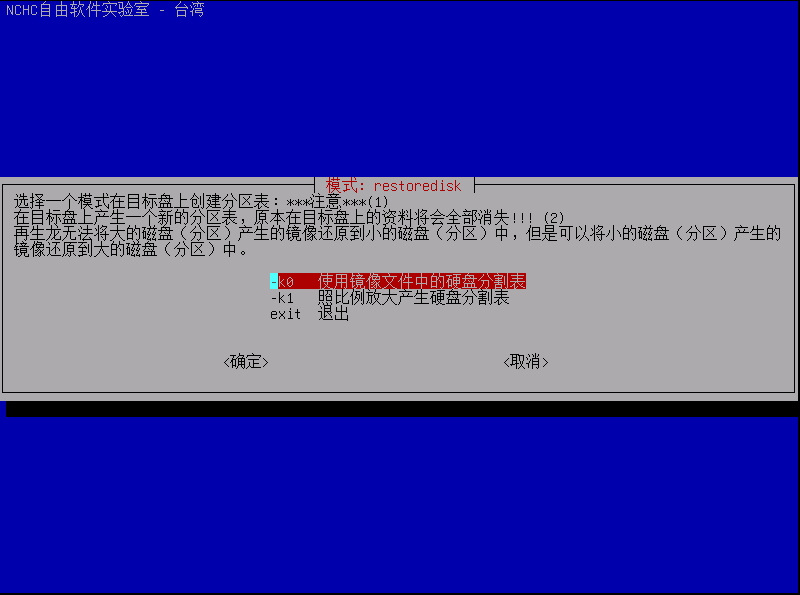

  9. 进入选择创建分区表模式界面，选择第一项 使用镜像文件中的硬盘分割表，回车

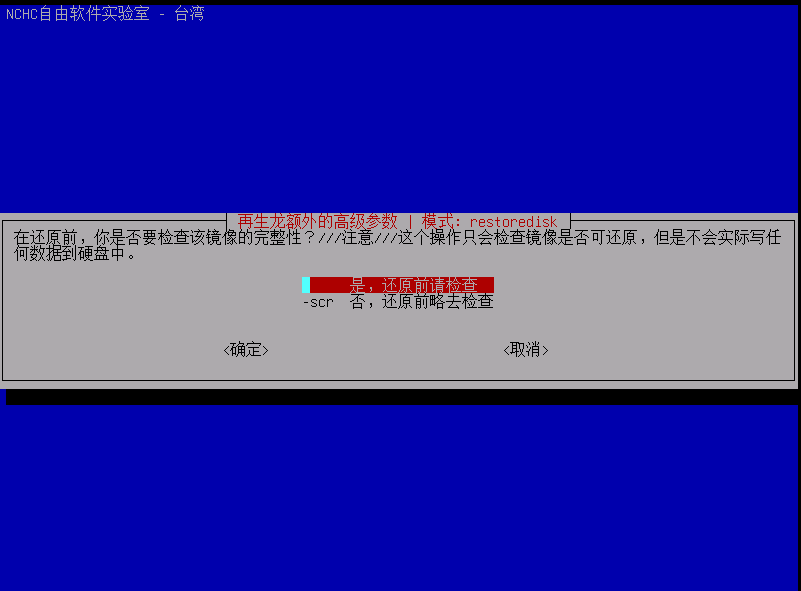

  10. 进入到选择是否检查硬盘完整性界面，直接回车

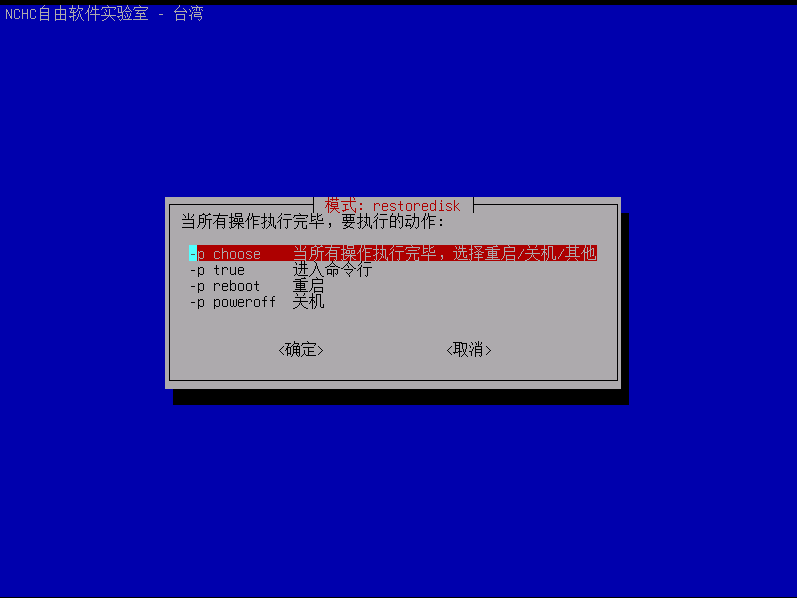

  11. 进入到选择还原完要执行动作界面，直接回车

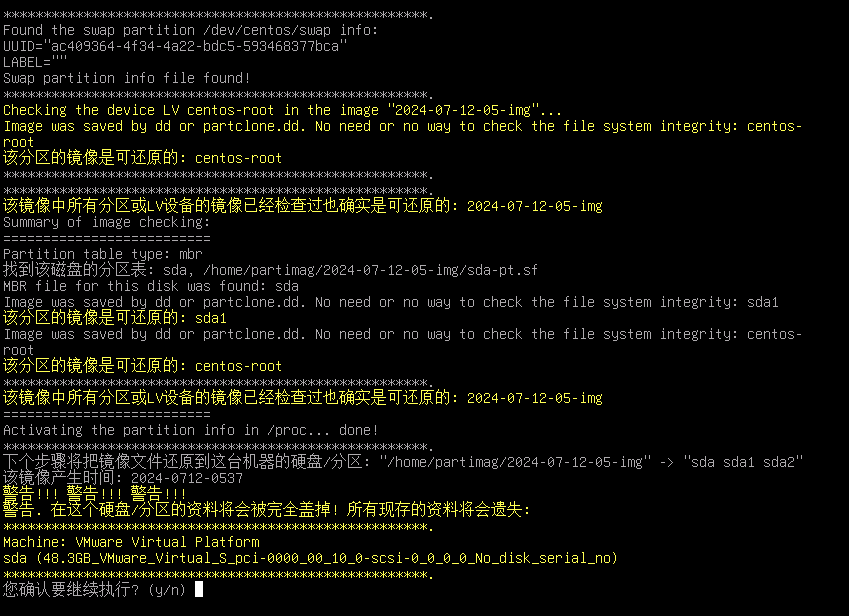

  12. 进入到确认是否执行界面，输入y，回车

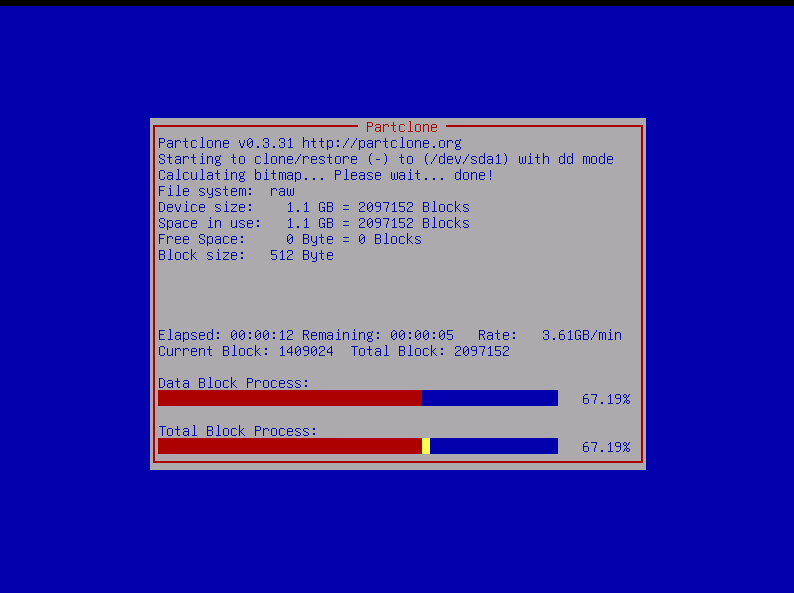

  13. 镜像还原中。。。

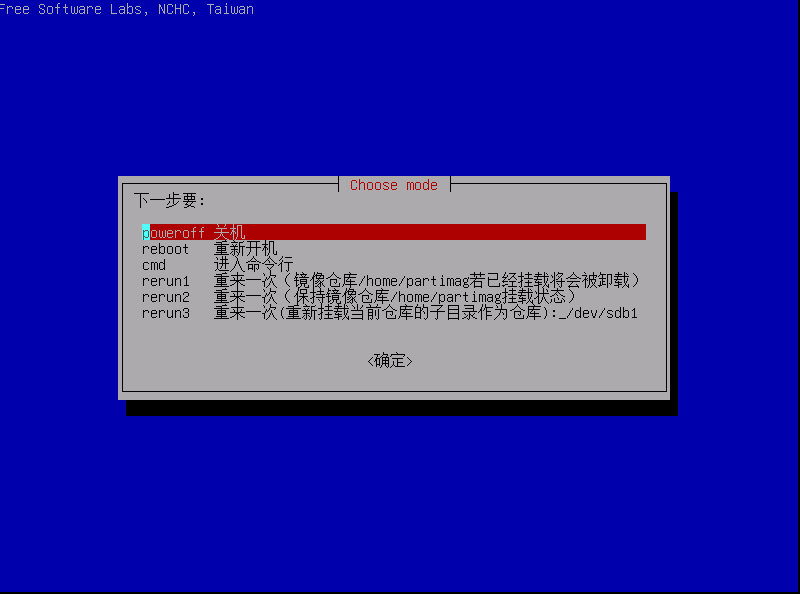

22.恢复完成后，选择关机，回车

  1. 编辑虚拟机设置

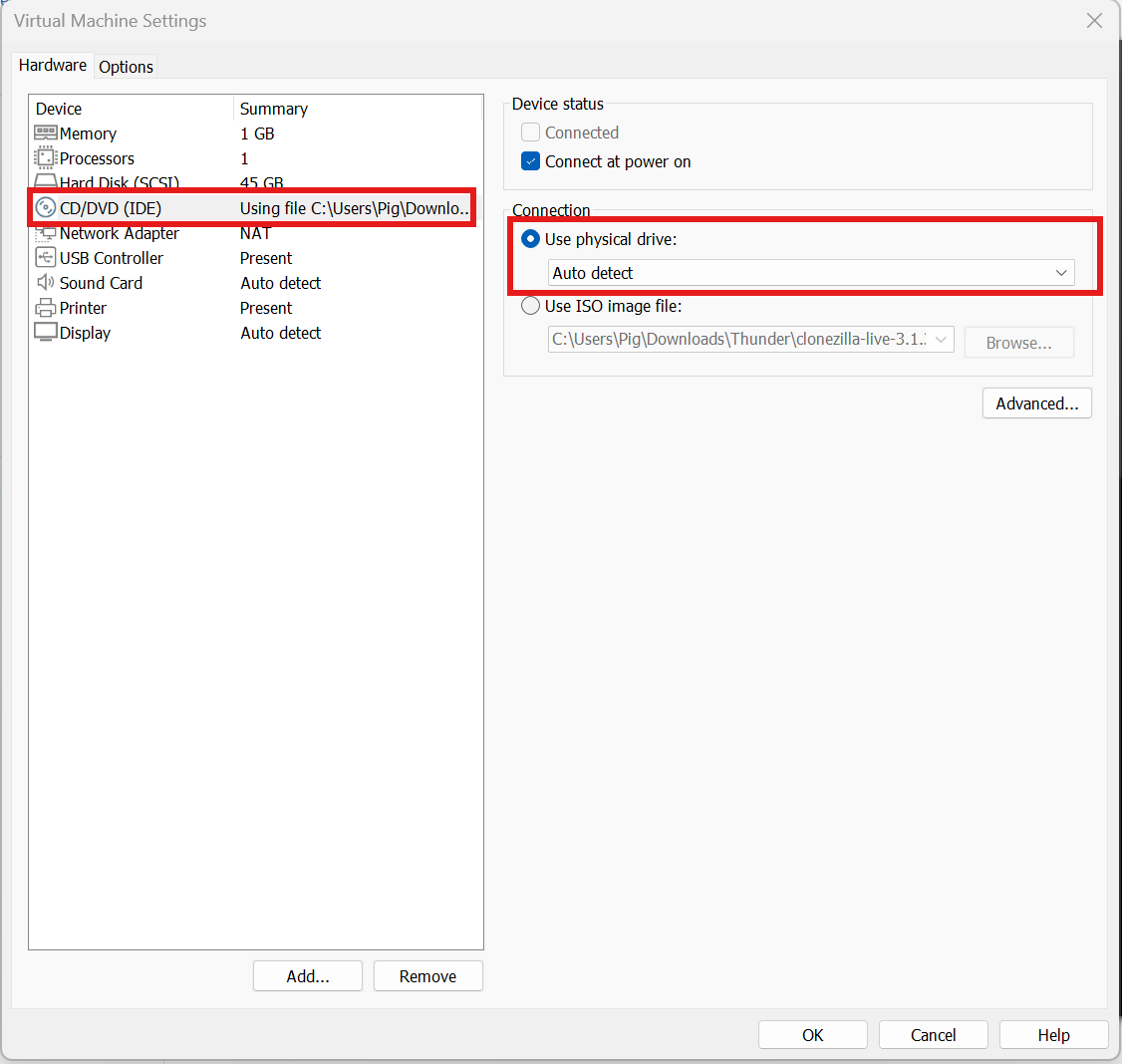

  2. 点击CD/DVD，选择使用物理驱动器，然后点击确定

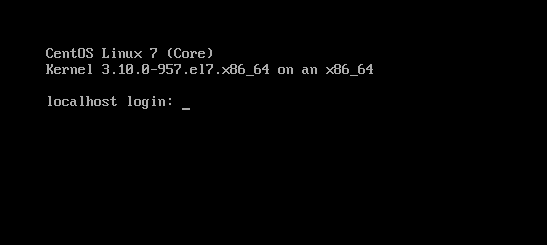

  3. 启动虚拟机，如果能够正常进入被还原系统，则表示镜像还原成功。

三、镜像格式转换

3.1 查看、复制vmdk镜像

前面通过Clonezilla live 工具，已经成功将Clonezilla（再生龙）的镜像还原转换成 vmdk 格式的虚拟磁盘镜像，我们可以在虚拟机目录中找到该vmdk磁盘镜像

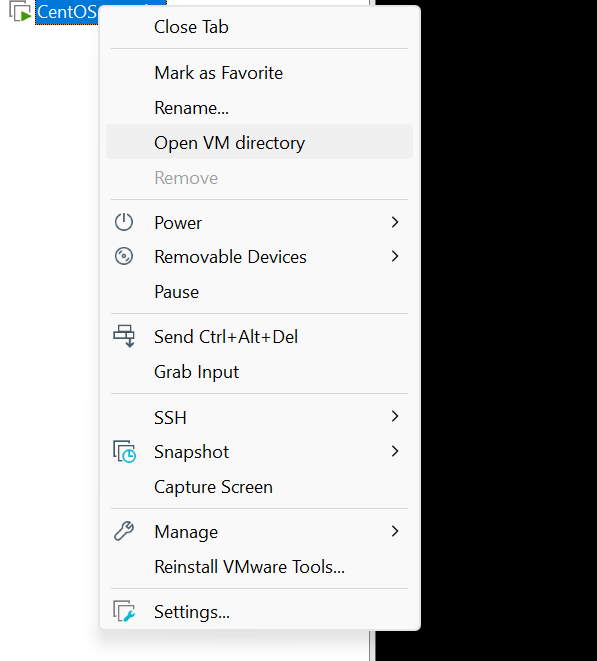

  1. 选择虚拟机，点击右键，打开虚拟机目录

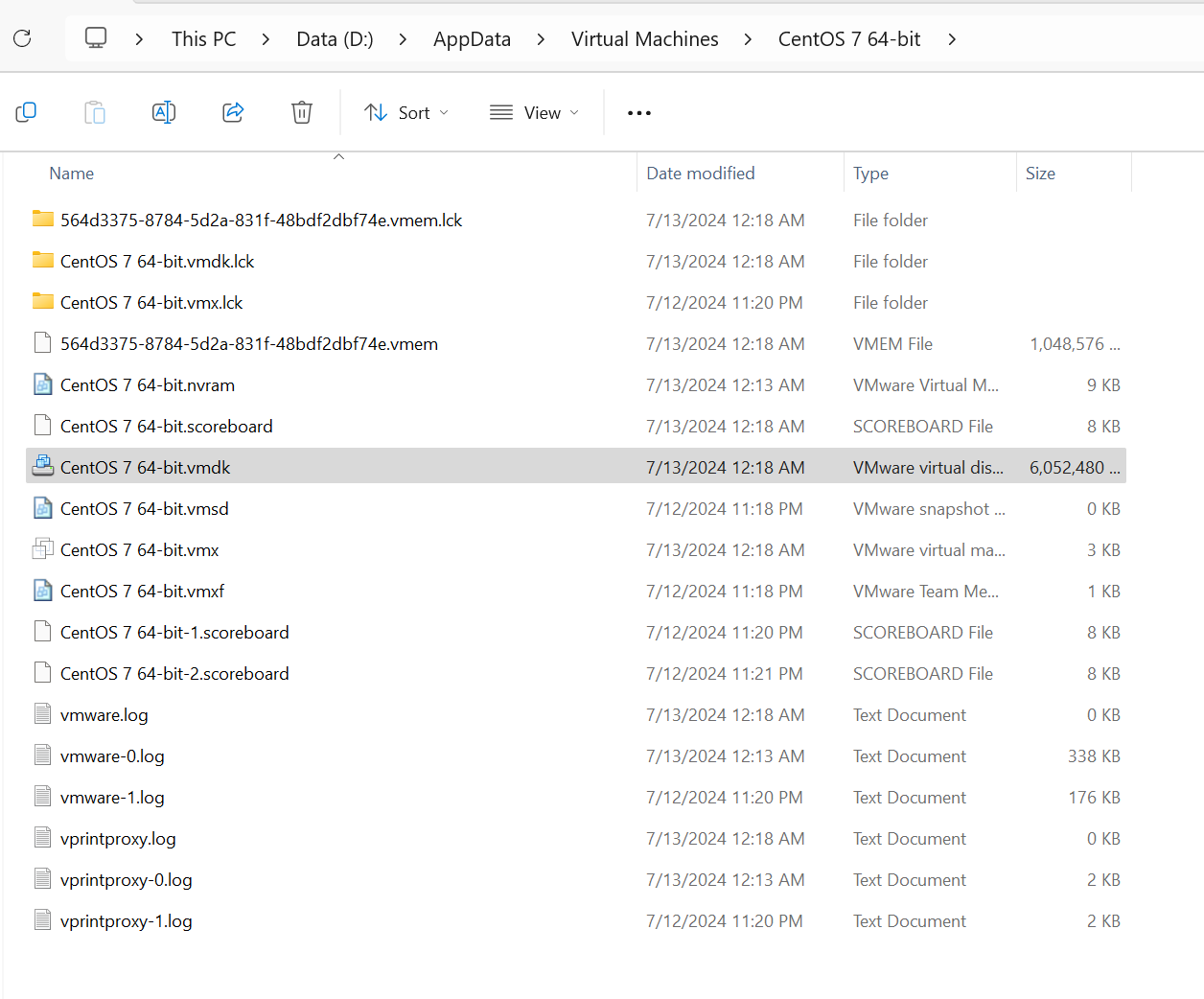

  1. 找到vmdk文件，拷贝一份到其他路径，避免虚拟机运行，对原始数据产生影响。


3.2 使用FTK Imager 转换vmdk 镜像

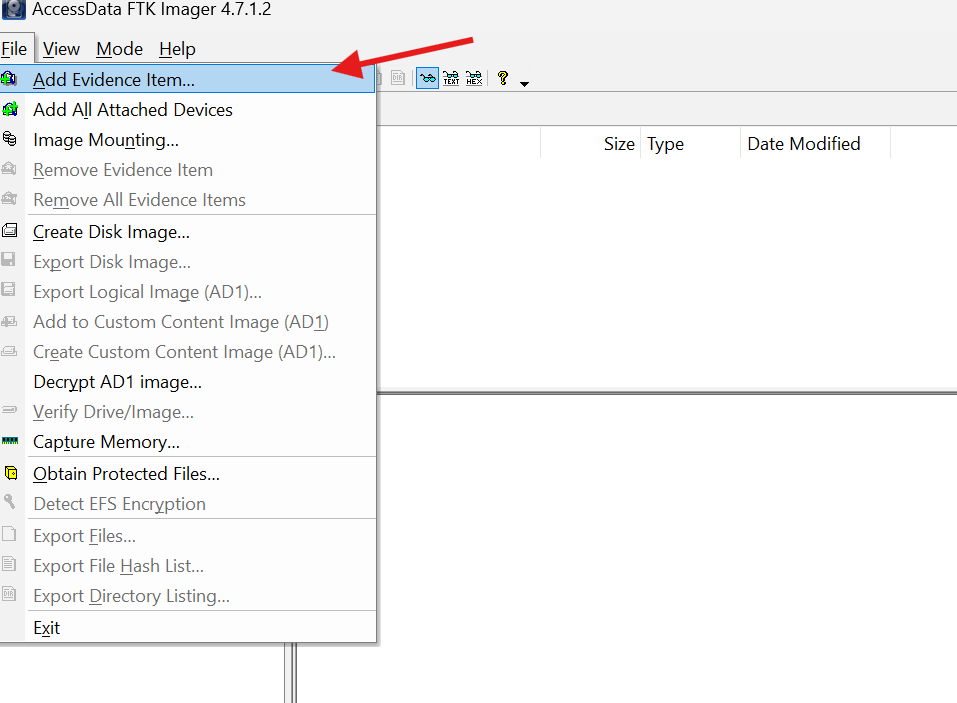

  1. 文件 -> 添加证据项

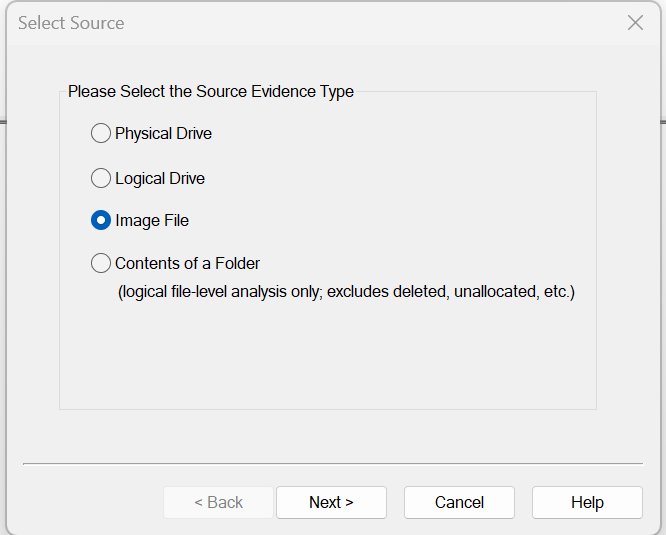

  2. 源证据类型选择镜像文件

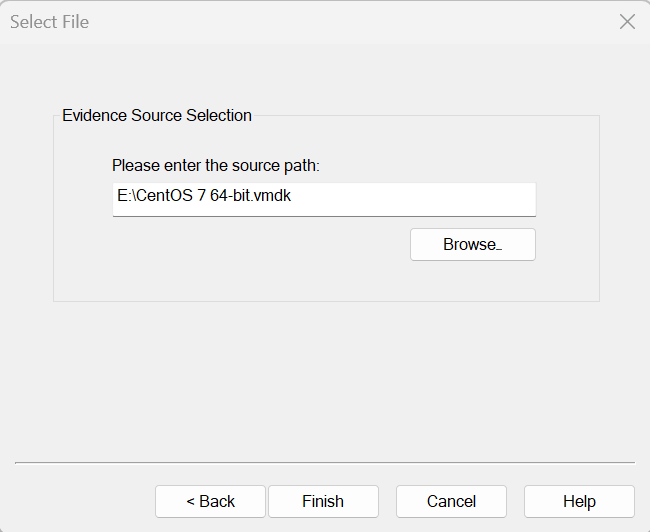

  3. 选择需要转换格式的vmdk镜像，点击完成

  4. 点击文件 -> 导出磁盘镜像

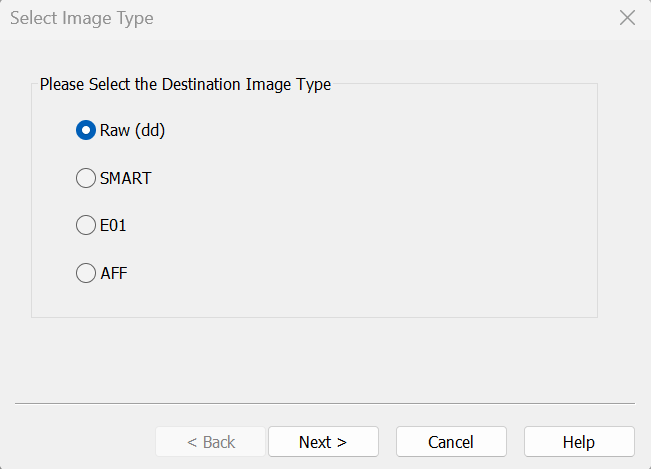

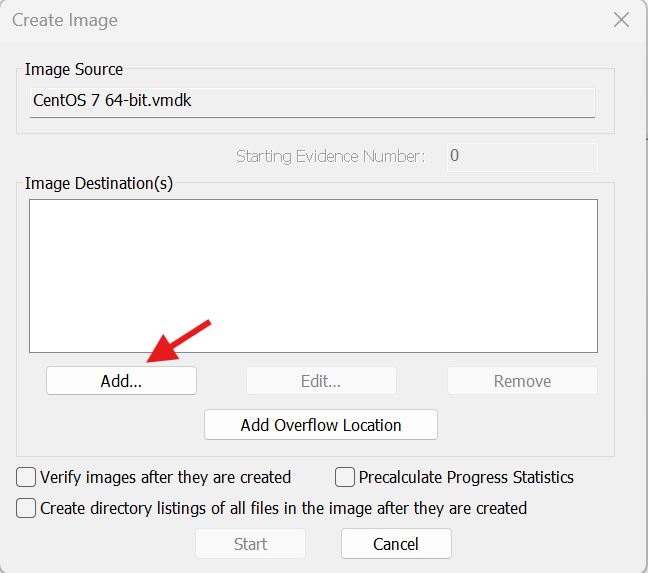

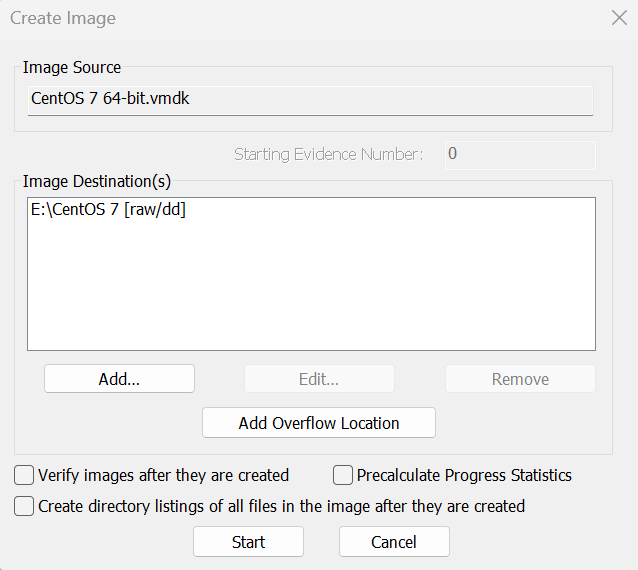

  5. 点击添加 -> 选择目标镜像类型，一般选择Raw(dd)，e01格式，

  • DD镜像也称成原始格式(RAW Image)；对数据进行位对位的复制，与原始证据数据完全一致。DD镜像一般以.dd、.001为后缀为主。
  • DD镜像没有压缩，镜像文件与原始证据磁盘容量完全一致。即便原始证据磁盘仅有很少的数据，也一样需要同样的磁盘容量。
  • E01是电子数据取证分析工具EnCase的一种证据文件格式。国内外的取证软件大体上都支持E01镜像的制作。一般是.E01、.e01后缀。
  • E01镜像是压缩格式，方便存储，节约空间。

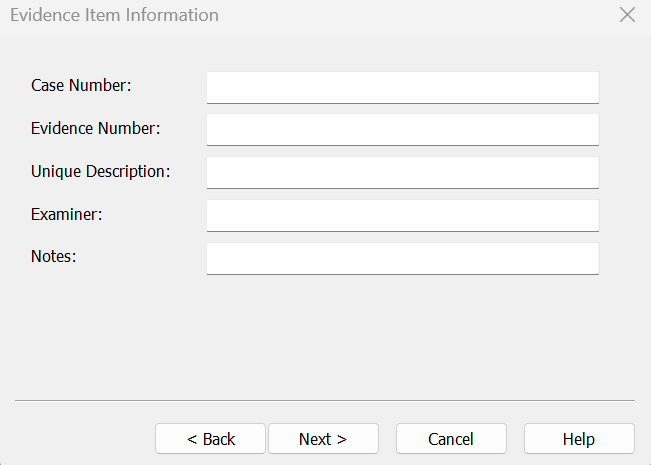

  1. 填写案件信息，跳过直接下一步

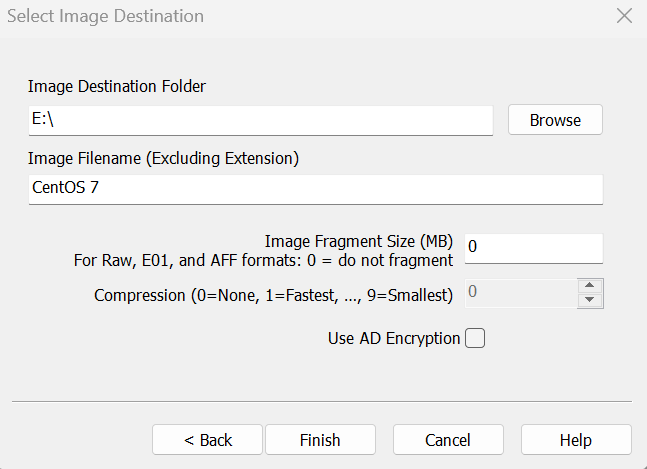

  2. 选择目标镜像保存路径及文件名（文件名不包含扩展名），镜像分片大小填写0，点击完成

  3. 点击开始，等待转换成功

3.2 使用QUEM-IMG转换镜像格式

quem-img 下载地址 ：https://qemu.weilnetz.de/w64/

  1. 安装qemu-img。

    1. 下载qemu-img安装包至本地：https://qemu.weilnetz.de/w64/。
    2. 双击setup文件安装qemu-img，以下操作以安装路径为D:\Program Files\qemu为例。

  2. 配置环境变量。

    1. 选择“开始 > 计算机”，右键单击“属性”。
    2. 单击“高级系统设置”。
    3. 在“系统属性”对话框里，单击“高级 > 环境变量”。
    4. 在环境变量对话框里，在系统变量部分找到Path，并单击“编辑”。在“变量值”里，添加D:\Program Files\qemu，不同的变量值之间以“;”分隔。
    5. 单击“确定”，保存修改。

  3. 验证安装成功。

    单击“开始 > 运行”，输入“cmd”后按回车键，在“cmd”窗口输入qemu-img –help，如回显信息中出现qemu-img工具的版本信息，即表示安装成功。

  4. 转换镜像格式。

    1. 执行如下命令转换镜像文件格式，以转换vmdk格式为dd格式的镜像为例。

      qemu-img convert -p -f vmdk -O raw centos7.vmdk centos7.dd

      上述命令中各参数对应的说明如下：

      • -p：表示镜像转换的进度。
      • -f后面为源镜像格式。
      • -O（必须是大写）后面的参数由如下3个部分组成：转换出来的镜像格式 + 源镜像文件名称 + 目标文件名称。

      转换完成后，目标文件会出现在源镜像文件所在的目录下。
